Преобразователи для электропривода ДПТ

Российским производителем тиристорных преобразователей для двигателей постоянного тока является компания «Звезда Электроника». Фирма по техзаданию Заказчика разрабатывает и производит изделия, обеспечивающих выполнений задач управления ДПТ

Во многих отраслях промышленности есть необходимость применения электродвигателей постоянного тока (далее – ДПТ), а значит есть и необходимость плавного пуска, регулирования частоты вращения, реверса и плавного останова.

Устройство, реализующее данные функции, — тиристорный преобразователь может иметь различную структуру в зависимости от возлагаемых на него функций и типа применяемого электродвигателя.

Функционал тиристорных преобразователей(ТП):

  • Преобразовывать переменный ток в постоянный.

  • Преобразовывать напряжение.

  • Контролировать скорость и направление вращения электродвигателей.

  • Обеспечивать стабильность электроснабжения.

Из чего состоит ТП: главные узлы электротехнического устройства

  • Трансформатор. В его функции входит согласование входного напряжения сети и выходного напряжения на нагрузке.

  • Токоограничивающий реактор. Этот важный узел тиристорного преобразователя позволяет ограничивать токи КЗ.

  • Управляемый выпрямитель (УВ).

  • Сглаживающие реакторы (фильтры подавления гармоник). Обеспечивают сглаживание пульсаций после выпрямления переменного тока.

  • Система защиты электротехнического устройства от перенапряжения.

Виды ТП

Тиристорный преобразователь постоянного тока может быть однофазным или многофазным:

  • Однофазные тиристорные преобразователи применяются для маломощных электродвигателей;

  • Многофазные ТП применяются для якорных электроцепей ДПТ мощностью более 20 кВт. Многофазные схемы выпрямления позволяют обеспечить симметричную нагрузку фаз электросети, обеспечивают снижение пульсаций тока после выпрямления.

Классификация трехфазных тиристорных преобразователей по различным критериям:

1) по особенностям схемы УВ:

  • нулевые схемы – трехфазные однополупериодные с выводом нулевой точки;

  • трехфазные мостовые тиристорные преобразователи;

2) по наличию/отсутствию реверса, позволяющего менять направление вращения:

  • нереверсивные (изменить направление вращения невозможно);

  • реверсивные (с раздельным или совместным управлением выпрямителями).

Реверсивные ТП с раздельным управлением выпрямителями предполагают очень простую схему работы: вращение двигателя в одном направлении работает выпрямитель №1, при вращении двигателя в обратном направлении выпрямитель №1 выключается и включается выпрямитель №2.

В случае с реверсивными ТП с совместным управлением выпрямителями один из УВ работает в режиме выпрямителя, а другой – в режиме инвертора. Такая схема позволяет добиться быстроты переключения направления вращения.

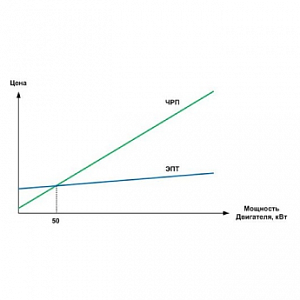

Достоинства применения ТП

  • Могут применяться в различных сферах и отраслях промышленности.

  • Высокий показатель КПД. Высокая эффективность преобразования электроэнергии позволяет уменьшить потери энергии.

  • Надежность и долговечность. Тиристорные преобразователи напряжения отличаются устойчивостью к перегрузкам, токам КЗ и другим негативным факторам. Они успешно могут эксплуатироваться при высоких температурах и вибрации, не теряя в производительности.

  • Высокая точность управления. Тиристорные преобразователи обладают точностью управления электрической мощностью, что дает возможность точной регулировки тока и напряжения.

Рассмотрим несколько вариантов.

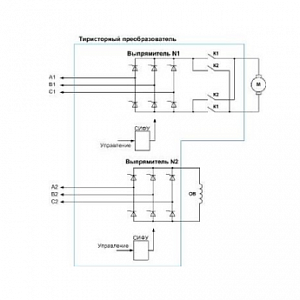

1. Нереверсивный электропривод ДПТ с независимым возбуждением:



Здесь в состав тиристорного преобразователя входя два управляемых выпрямителя: один для регулирования напряжения питания якоря, второй – для регулирования тока возбуждения, благодаря чему становится возможным двухзонное регулирование скорости двигателя.

2. Реверсивный электропривод ДПТ с независимым возбуждением:

При нечастом реверсе имеет смысл применить реверсивные пускатели, которые изменяют полярность питающего напряжения для якоря электрической машины, тем самым изменяя направление его вращения. В момент переключения пускателей тиристорный выпрямитель снимает управляющие импульсы с тиристоров, благодаря чему обеспечивается щадящее (безискровое) переключение пускателей. Однако при необходимости частых реверсов более надежным решением является применение двух групп выпрямителей для питания якоря – так называемый реверсивный выпрямитель. В нем смена полярности напряжения якоря осуществляется бесконтактным способом – то есть с помощью тиристоров. Разумеется, такая структура ведет к удорожанию преобразователя, но другого выхода иногда просто нет.

3. Реверсивный привод ДПТ последовательного возбуждения:



В нем реверс электродвигателя осуществляется за счет изменения полярности одной из обмоток, например, возбуждения.

Российским производителем тиристорных регуляторов скорости для двигателей постоянного тока является компания «Звезда Электроника». Фирма по техзаданию Заказчика разрабатывает и производит изделия, обеспечивающих выполнений задач управления ДПТ. Все преобразователи фирмы помимо выполнения основных функций имеют:

  • жидкокристаллический дисплей с индикацией параметров (напряжение и ток цепей якоря и возбуждения, аварийные сообщения, программируемые параметры)
  • кнопочную панель управления для программирования устройства
  • электронные защиты – от перегрузки, короткого замыкания, потери фазы, перегрева радиатора охлаждения и т.д.

Получить более подробную информацию по заказу нереверсивных и реверсивных тиристорных преобразователей в компании «Звезда Электроника» можно с помощью формы обратной связи. Укажите свои контактные данные и оставьте актуальный комментарий. Наши специалисты свяжутся с вами в ближайшее время и проконсультируют по всем интересующим вопросам.
