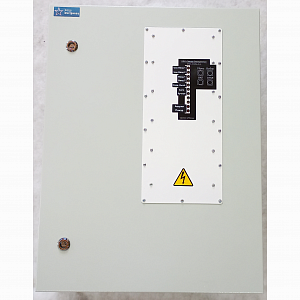

Стабилизатор напряжения тиристорный трехфазный уличный

Стабилизатор напряжения тиристорный уличного исполнения СНТ-3-У предназначен для нормализации напряжения в нестабильных сетях с повышенным или пониженным напряжением.

Бывает так, что обьект электроснабжения удален от основных электросетей на многие километры, поэтому привести параметры качества его электроснабжения к норме затруднительно – это требует реконструкции или замены линий электропередач и трансформаторной подстанции, что очень затратно экономически и растянуто во времени.

Таким обьектом может быть небольшое производство, лесопилка, стройка или даже целый населенный пункт.

В этом случае целесообразно применить промышленный трехфазный стабилизатор напряжения СНТ-3-У.

Устройство СНТ-3-У приводит величину напряжения к нормативным значениям, что благоприятно сказывается на работе электрооборудования, продлевает его срок службы, сокращает экономические потери, время ремонта и простоя и т.п., в общем способствует максимально комфортному, безопасному и экономически эффективному использованию электрической энергии

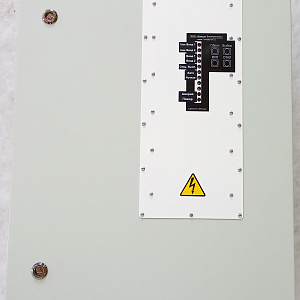

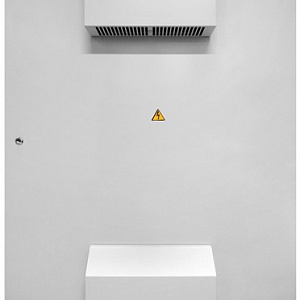

Уличное исполнение позволяет размещать стабилизатор прямо на открытом воздухе при отсутствии помещения.  Изделие может быть установлено как на ровной поверхности, например, бетонной площадке, так и на опоре электроснабжения. Для размещения на опоре устройство комплектуется дополнительно удерживающей опорной рамой – подвесом.  Произвести монтаж можно как на круглой деревянной, так и прямоугольной бетонной опоре; кабели заводятся в шкаф снизу: слева – питающая сеть, справа – к нагрузке.

Рисунок 1 Подвес и комплект деталей для крепления на опору

Расскажем о принципе действия устройства.

Структурная схема СНТ-3-У представлена на рисунке 2:

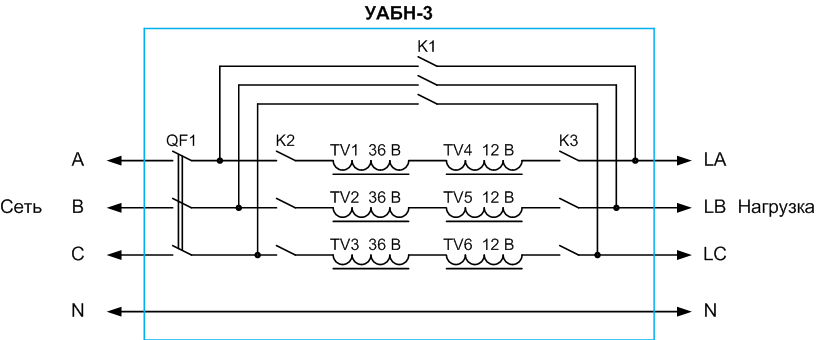

Рисунок 2 Структурная схема уличного трехфазного стабилизатора напряжения СНТ-3-У

Силовое электрооборудование содержит:

- вводной автоматический выключатель QF1;

- обходной( байпасный) контактор К1;

- контакторы К2 и К3;

- шесть трансформаторов TV1-TV6, три из которых имеют напряжение вторичной обмотки 36 В и три – 12 В, включенных по автотрансформаторной схеме в разрыв каждой фазы питающего напряжения.

При неисправности устройства замкнуты контакты байпаса К1, К2 и К3 разомкнуты. Нагрузки питается напрямую от сети без стабилизации выходного напряжения.

В нормальном автоматическом режиме работы замкнуты контакты К2 и К3, а К1 разомкнуты. Устройство отслеживает выходное напряжение и при необходимости производит коммутацию первичных обмоток трансформаторов, так чтобы напряжение со вторичных обмоток складывалось или наоборот вычиталось от сетевого на величину вольто-добавки, или повторяло исходное напряжение( режим транзит).  При этом возможны следующие варианты:

Таблица 1 Варианты коммутации трансформаторов

Коммутация обмоток производится тиристорами. Для этого в составе устройства имеется три тиристорных блока – по одному на каждую фазу. Плюс устройство комплектуется четвертым тиристорным блоком – в качестве ЗИП.  Тиристорный блок содержит восемь тиристорных модулей, в каждом из которых по 2 встречно-параллельно соединеныых тиристоров, всего 16 тиристоров, и платы управления.

Рисунок 3 Структурная схема тиристорного блока

Так, при включении пар тиристоров VS1-VS2 и VS7-VS8 первичная обмотка трансформатора оказывается подключена к сети таким образом, что выходное напряжение 36 В вычитается из сетевого( при определенной фазировке трансформатора), а при включении VS5-VS6 и VS3-VS4 – наоборот вычитается. Включение пар VS1-VS2 и VS5-VS6 приводит к режиму работы транзит: магнитное поле создаваемое одной обмоткой компенсируется обратным полем другой обмотки, выходное напряжение повторяет входное.

Тиристорное управление имеет преимущества:

- отсутствие механических контактов;

- снижение пусковых токов при намагничивании трансформатора в 2 раза( при условии отпирания тиристора в Пи пополам сетевого напряжения);

- высокое быстродействие.

На рисунке 4 приведен внешний вид одного тиристорного блока:

Рисунок 4 Внешний вид тиристорного блока

Из таблицы 1 следует, что шаг регулировки напряжения составляет 12 Вольт. Типовой рабочий диапазон поддерживаемого выходного напряжения составляет 219..235 В. Этот диапазон может быть изменен потребителем через меню программирования тиристорного блока.

Рисунок 4 Выходное напряжение 3-х фазного стабилизатора СНТ-3-У в зависимости от входного

Наличие одного тиристорного блока в качестве ЗИП дает возможность оперативно произвести ремонт стабилизатора без демонтажа всего шкафа в течение 1 часа.

Переключение между байпасным и автоматическим режимами работы производится вручную переключателем, размещенным внутри шкафа, либо переключателем на внешнем пульте управления. Шкаф комплектуется простейшим пультом в виде металлокорпуса со встроенным внутрь переключателем. Это дает возможность переключать питание на байпас при неисправности стабилизатора без открытия силового шкафа. Это бывает полезно, учитывая, что шкаф может быть смонтирован на опоре на высоте и для его открытия требуется спецтехника.

Стабилизатор комплектуется устройством для передачи данных на верхний уровень – для АСУ ТП или диспетчера. По умолчанию это электросчетчик с возможностью передачи данных по GSM каналу связи и RS-485.  Возможны и другие варианты – например, передача данных по силовым проводам PLC, протокол 104 и др.

На рисунке 5 ниже представлено внутреннее устройство изделия:

Рисунок 5 Внутренне устройство трехфазного промышленного стабилизатора напряжения СНТ-3-У

Обозначения для заказа:

Например:

СНТ-3-У-160 – стабилизатор напряжения тиристорный, 3-фазный, уличного исполнения, 160 А;

СНТ-1-У-100 – стабилизатор напряжения тиристорный, 1-фазный, уличного исполнения, 100 А.

Декларация соответствия требованиям технического регламента Таможенного союза

Таблица 2 Технические характеристики СНТ-3-У
