Шкаф управления уличным( наружным) освещением ШУО( ШУНО) серии И710

Шкаф управления наружным освещением ШУО( ШУНО) И710 со степенью защиты IP54 предназначен для обеспечения приема, учета и распределения электрической энергии 3-х фазной сети 380/220В 50 Гц, для защиты отходящих линий от перегрузок.

Управляет наружным вечерним и ночным освещением в 3-х режимах:

- местное управление;

-автоматическое управление от фотореле по датчику освещенности;

-принудительное включение и отключение автоматического управления с диспетчерского пульта.

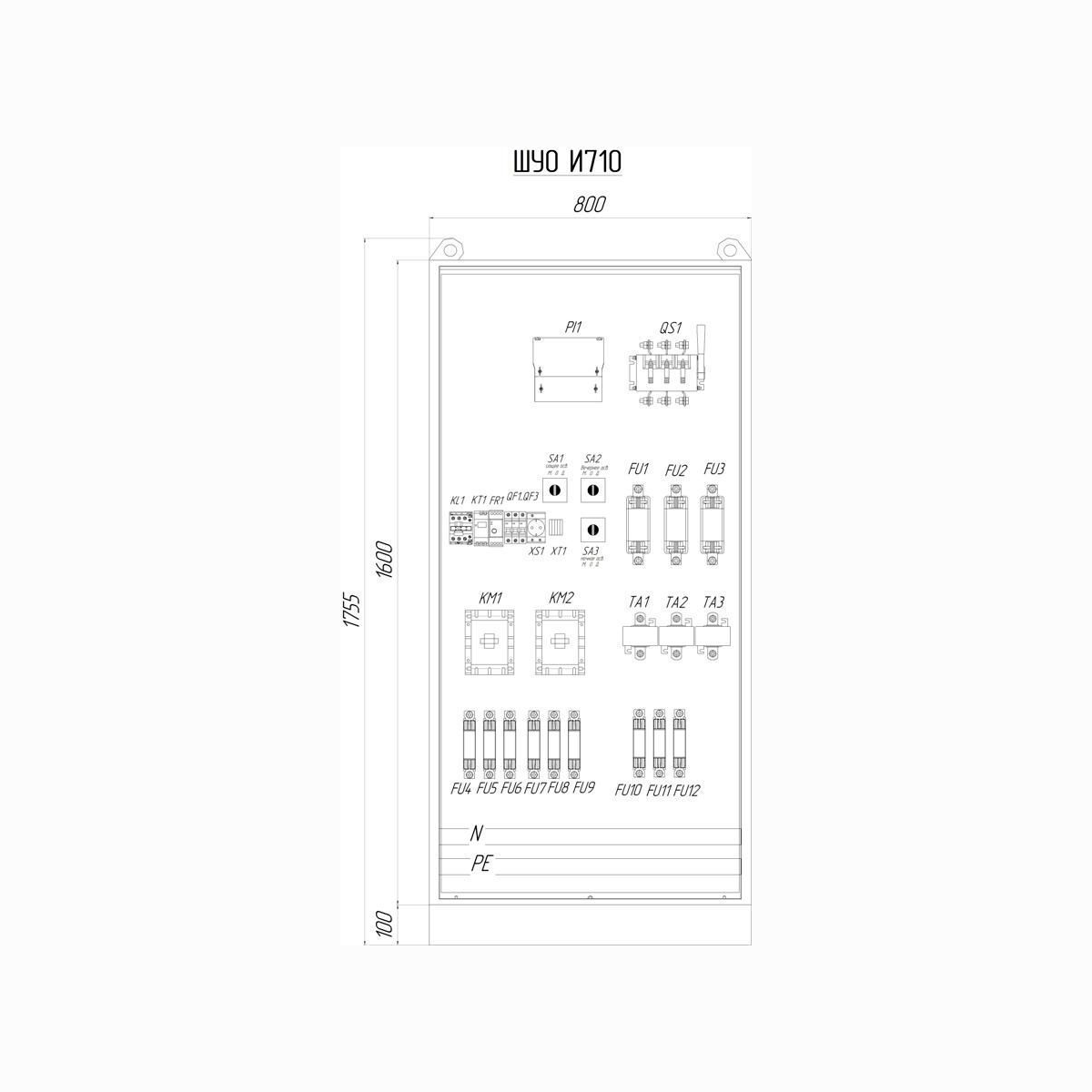

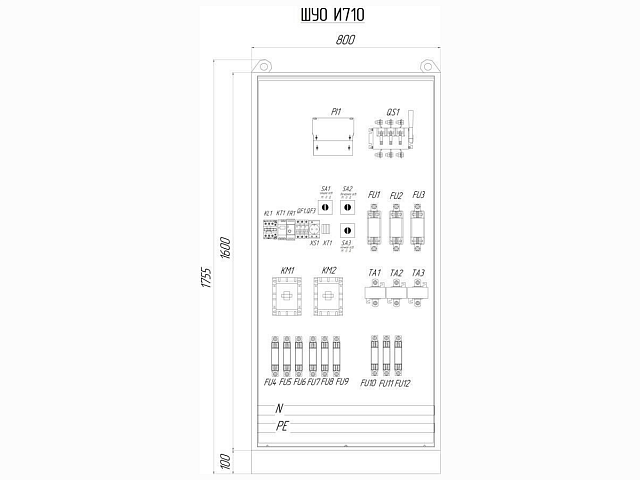

Конструктивно щит управления наружным освещением  И710 выполнен в виде металлического напольного шкафа. Ввод кабелей в щит осуществляется снизу. Внутри щита установлена монтажная панель с аппаратами коммутации, защиты и управления.

Купить такой комплектный шкаф можно в нашей компании, стоимость см. в вкладке ”Цены”. Предлагаемый ниже вариант является базовым, но, разумеется, возможны те или иные изменения дополнения по вашему запросу.

Например, стандартный температурный диапазон – от минус 20 градусов. Если необходимо исполнение от минус 40 или минус 60, то по спецзаказу возможно исполнение в утепленном термошкафу с подогревом.

На рисунке 1 представлена однолинейная схема ШУО, а принципиальную схему можно скачать во вкладке “Документация”.

Рисунок 1 Однолинейная электрическая схема щита управления освещением И710

Основные электрические элементы шкафа приведены в таблице 2

Таблица 2 Аппараты управления шкафа уличного освещения

 Принцип действия

 В положении SA1 «Местн.» переводом переключателей SA2, SA3 в положение «Местн.» включаются контакторы КМ1, КМ2 соответственно.

В положении SA1 «Дист.» переводом переключателя SA2  в положение «Дист.» контактор КМ1 «Вечернее освещение» включается при срабатывании КТ1 с одновременным срабатыванием FR1. В положении SA1 «Дист.» переводом переключателя SA3  в положение «Дист.» контактор КМ2 «Ночное освещение» включается при срабатывании фотореле FR1 через контакты KL1.

Первое включение

Перед первым включением необходимо выполнить следующие действия:

а) произвести подключение по схеме( Рисунок 1), для 1-го включения нагрузку не подключать (демонтировать предохранители FU4 - FU12).

Для проверки режима «Дист.» установить перемычку между клеммами ХТ1:1- ХТ1:2

б) убедиться в правильности подключения внешних цепей питания, заземления, отсутствии короткого замыкания на выходе;

в) убедиться, что включены автоматы цепей управления QF1, QF3

Подать 3-х фазное напряжение на верхние губки QS1 ЩУО И710.

А) В режиме «Местн.»(SA1 - «Местн.») Проверить включение/отключение контакторов КМ1, КМ2 путем включения/отключение переключателей SA2, SA3 в положение «Местн». Проверить наличие напряжения на выходе контакторов.

Б) В режиме «Дист.»(SA1 - «Дист.») и установленной перемычке между клеммами ХТ1:1-ХТ1:2, SA3 - «Дист.»  настроить фотореле ФРЛ-11, чтобы срабатывало на необходимый уровень освещенности. Для этого установить внешний датчик на улице, подключить его к соответствующему входу реле (Кл. 5, 6) .  Зажать внешний фотодатчик рукой или спрятать в темное место убедиться в срабатывании реле. При нужной освещенности включения «ночного освещения» вращать регулятор «LUX» на корпусе ФРЛ-11 до срабатывания. Зафиксировать срабатывание KL1 и KМ2.

В) В режиме «Дист.»(SA1 - «Дист.») и установленной перемычке между клеммами ХТ1:1- ХТ1:2, SA2 - «Дист.». запрограммировать таймер электронный ТЭ15 на нужные режимы работы в соответствии с «Руководством по эксплуатации/паспорт» на таймер электронный ТЭ15. Отключить QF1, установить перемычку  на контакты 5-9 KL1.2. Втключить QF1, проверить срабатывание KТ1, KМ1.

Г) QF2 включить, проверить  работу светильников EL1, EL2. QF2 отключить.

Д) Отключить QF1, снять перемычку  с контактов 5-9 KL1.2.  Снять перемычку  с ХТ1:1- ХТ1:2 и подключить на эти клеммы управление с Дисп. Пульта.

Отключить QS1. Подключить нагрузки. Установить предохранители FU4-FU12. Включить QS1.

Таблица 1 – Технические характеристики шкафа ШУО И710
