Предназначена для приема и передачи данных по запросу от внешнего устройства по цифровому интерфейсу RS-485 по наиболее популярному протоколу ModBus RTU.

С помощью этой платы, установленной в изделия серий ТРМ, ZVEL, ТВН, ZTVN, ТРС, ZTRS, РБП, RBP, ТЗУ и т.д., возможно:

получать по интерфейсу RS-485 команды Пуск/Стоп, величину задающего сигнала;
дистанционно программировать настройки и уставки;
получать информацию о текущем режиме работы, выходных параметрах( ток, напряжение, мощность, частота вращения, температура радиатора), кодах ошибок;

Таким образом, плата дает возможность полностью интегрировать оснащенное ей изделие в АСУ ТП верхнего уровня.

Технические характеристики платы RS-485

Протокол передачи данных	ModBus RTU
Необходимость внешнего питания	нет
Скорость передачи данных, бит/c	1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 76800, 115200
Покрытие лаком	Да
Гальваническая развязка между цепями RS-485 и другими цепями управления	Да
Изоляция	Не менее 2,5 кВ между шасси, силовой цепью и управляющими цепями
Срок эксплуатации	не менее 10 лет
Необходимость внешнего питания	Нет
Температура окружающей среды	-40..45 С
Гарантия	12 месяцев

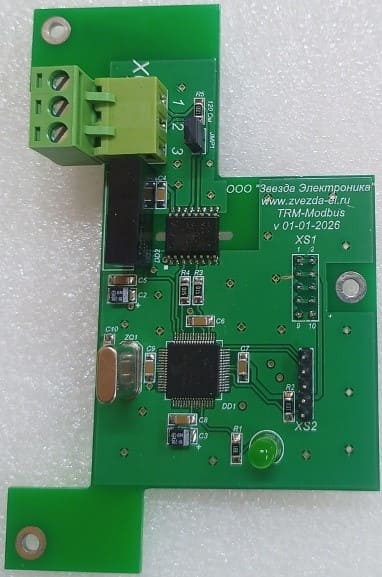

Плата крепится к основной плате устройства через латунные стойки, при этом платы стыкуются через межплатный разьем XS1, через который она получает питание от основной платы и обменивается с ней данными. Сеть RS-485 подключается к клеммной колодке X6 платы.

В сети RS-485 может быть подключено несколько устройств, подключенных к одному Мастеру сети. В качестве Мастера сети может выступить ПЛК или ПК. Для правильной работы все приборы одной сети должны иметь одинаковую скорость передачи данных и разные адреса. По умолчанию каждый прибор имеет заводские настройки: скорость передачи 9600 бит/c адрес, равный 1. Адрес может принимать значение от 0 до 247. Скорость и адрес можно задать вручную через меню программирования( функции F99 и F100) либо дистанционно через протокол ModBus.
