Шкаф АВР для генератора ШАВР-2Г-1 на 2 ввода( 2-й ввод – генераторный) с автозапуском

Предназначен для выдачи команды запуска генератора и последующим переходом на резервное питание от генератора в случае, если напряжение основного ввода неудовлетворительного качества. ШАВР-2Г-1 выполняет функции:

- выдача команды на автозапуск генераторной установки;

- установка пользовательских уставок – времени переключения и восстановления, минимального и максимального порогов напряжения т.д., наиболее оптимальных для данной сети;

- мониторинг состояния коммутационных элементов;

- включение/отключение вводов в ручном режиме;

- индикация состояния вводов, положения релейно-контакторных элементов на светодиодной панели;

- интеграция с пожарной сигнализацией;

- сигнализация аварийного состояния контактами реле.

Контроллер ZVEZDA AVR нашего производства управляет алгоритмом функционирования устройства

Функцию коммутации в ШАВР-2Г-1 можно реализовать с помощью магнитных пускателей либо автоматических выключателей с моторным приводом. Диапазон применения коммутационных элементов: контакторы рассчитаны на токи 25–630 А, автоматы с моторным приводом — 125–1600 А. В интервале 125–630 А для ШАВР допустимо использование обоих типов устройств. С точки зрения затрат при токах 125 и 160 А и менее экономически выгоднее использовать контакторные системы, при 200 и 250 А стоимость практически идентична, а при более высоких значениях предпочтительнее комплектация с моторными приводами. Шкаф АВР на электроприводах зачастую чуть более компактны в размерах. Порой решение о выборе коммутационного элемента зависит от его доступности у поставщиков.

Далее представлены структурные схемы АВР на 2 ввода с автозапуском генератора:

Рисунок 1 Шкаф аварийного включения резерва ШАВР-2Г-1-М с автозапуском генератора – схема с 2-я вводами и общей нагрузкой, на автоматах с моторным приводом

Рис. 1 Щит АВР на 2 ввода с автозапуском генератора ШАВР-2Г-1-К на контакторах

В этой схеме АВР приоритет имеет всегда сетевой ввод. При наличии на нем напряжения сети потребитель снабжается электроэнергией через включенный коммутационный аппарат ввода 1.  При выходе напряжения сети за допустимые пределы в течение заданного уставкой времени, происходит размыкание коммутационного аппарата 1-го Ввода, и плата контроллера выдает релейный сигнал на запуск генератора. После чего ожидает появление напряжения на генераторном вводе.  Максимальное время ожидания в стандартном варианте – 30 секунд. Если в течение этого времени напряжение от генераторной установки появляется и соответствует норме, то питание нагрузки переключается на него. Если нет, то ШАВР считает ДГУ неисправной и формирует сигнал авария и переходит в режим ожидания восстановления сети.

После восстановления сети на 1-м вводе устройство автоматически возвращается к основному режиму работы.

Ключевое достоинство ШАВР заключается в мониторинге состояния коммутационных аппаратов, благодаря чему можно выявлять неисправности и предотвращать возникновение возможных аварий:

- если коммутационный аппарат, например, 1-го ввода не включится из-за внутренней неисправности, то система управления произведет переключение на питание от ввода 2;

-  При залипании (невозможности отключения) устройство блокирует включение второго ввода, чтобы исключить их встречное включение;

- при поступлении сигнала от аварийного контакта  вводного автоматического выключателя(это означает наличии короткого замыкания или перегрузки) работа 2-го  ввода блокируется, исключая риск повторного  короткого замыкания и дальнейшую порчу оборудования.

Для поддержания питания платы контроллера на время отсутствия сетевого напряжения в шкаф устанавливается аккумулятор с напряжением 12 В. А раз есть аккумулятор, то к нему добавляется источник питания для зарядки и плата БКА-12 для защиты от недопустимо низкого разряда.

Таблица 1 – Технические характеристики ШАВР-2Г-1

По согласованию Заказчику может быть предложена дополнительная комплектация и услуги:

Таблица 2 Дополнительная комплектация ШАВР

Обозначения для заказов:

Например:

ШАВР-2Г-1-М-400, IP31 – шкаф автоматического ввода резерва с 2-я вводами( 2-й ввод – генераторный), 1-й отходящей линией нагрузки, исполнение на автоматах с моторным приводом, номинальный ток нагрузки 400 А, степень защиты IP31;

ШАВР-2Г-1-К-160, IP54 – щит АВР с 2-я вводами( 2-й ввод – генераторный), 1-й отходящей линией нагрузки, схема на контакторах( магнитных пускателях), номинальный ток нагрузки 160 А, степень защиты IP54.

Чтобы купить шкаф АВР для генератора, нужно определиться с конкретной моделью. Если вас не устраивают стандартные исполнения ШАВР, нужно конкретизировать ваши технические требования, для чего предлагаем заполнить опросный лист.

Сертификат соответствия требованиям технического регламента Таможенного союза

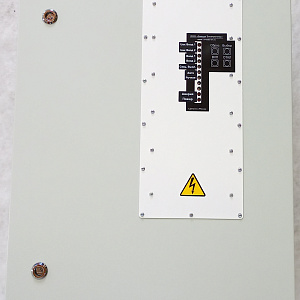

Фото 1 Шкаф АВР для генератора ШАВРГ-2Г-1-К-40, IP31

Шины какого материала используете в ваших изделиях?

Использование алюминиевых шин в низковольных комплектных устройствах допустимо, за исключением шины N и PE – по правилам ПУЭ они должны быть изготовлены из меди. Однако, шкаф с частичным использованием медных и частичным алюминиевых шин, на наш взгляд,  будет смотреться странно, поэтому мы используем только медную ошиновку. Но, если Заказчик желает получить более низкую цену за счет замены меди на алюминий – что ж, мы готовы просчитать и этот вариант.

Можно ли купить ЗИП для щита АВР?

Да, можно. В качестве запасных частей рекомендуется заказать прежде всего плату контроллера. Остальные комплектующие не являются дефицитными, их можно купить в других организациях.
