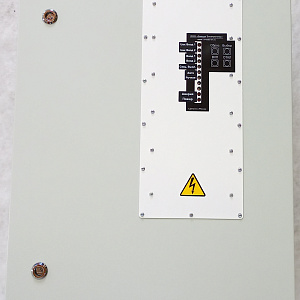

Щит аварийного ввода резерва ШАВР-3Г-1 на 3 ввода с автозапуском для генератора

Устройство обеспечивает электроснабжение нагрузки от трех вводов – 2-х сетевых и третьего генераторного.  При пропадании напряжения 1-го основного ввода питание нагрузки переключается на второй ввод, а в случае неисправности и 2-го ввода выдается команда на запуск дизель-генераторной установки( ДГУ).  ШАВР-3Г-1 имеет сервисные функции:

- автоматическое подключение  2-го ввода в случае неисправности 1-го;

- формирование пускового сигнала для включения резервного генератора;

- возможность изменения уставок – верхних и нижних пределов по напряжению, задание приоритетности вводов и т.п., необходимых для реализации конкретной схемы электроснабжения;

- определение неисправности коммутационных устройств;

- управление вводами и пуском генератора в ручном режиме;

- светодиодная индикация рабочих и аварийных состояний на панели управления;

- отключение нагрузки по команде от пожарной сигнализации;

- релейная сигнализация наличия неисправности.

За работу устройства отвечает наш контроллер ZVEZDA AVR, управляющий всеми процессами

Переключение вводов ШАВР-3Г-1 осуществляется магнитными пускателями или автоматическими выключателями с моторным приводом. Параметры коммутационных устройств: номинальные токи для контакторов составляют 25–630 А, для автоматов с моторным приводом — 125–1600 А. В диапазоне 125–630 А допускается применение любого из указанных типов коммутаторов в ШАВР. Финансово при малых тока (менее 160 А) предпочтительны контакторы, в среднем диапазоне (200–250 А) разница цен невелика, а при высоких токах (более 250 А) выгоднее применять мотор-приводные системы. Шкаф АВР с моторными приводами имеет более компактную внутреннюю компоновку и, как следствие, меньшие габариты. Выбор вида коммутационного аппарата может быть обусловлен возможностью его приобретения в данный момент времени, то есть присутствием или отсутствием на складах поставщиков.

Ознакомьтесь со структурными схемами АВР на 3 ввода с автозапуском генератора:

Рисунок 1 Шкаф аварийного включения резерва ШАВР-3Г-1-М с автозапуском генератора – схема с 3-я вводами и общей нагрузкой, на автоматах с моторным приводом

Рис. 1 Щит АВР на 3 ввода с автозапуском генератора ШАВР-3Г-1-К на контакторах

В нормальном режиме работы при допустимом напряжении на  Вводе 1 и Вводе 2 в зависимости от установленного приоритета потребитель получает питание от одного ввода, предположим это Ввод1.  В случае возникновения на нем аварийной ситуации, связанной с исчезновением напряжения или его недопустимо низком качестве,  ШАВР производит переключение питания отходящей линии на Ввод2. Ну а в случае аварии и второго ввода плата контроллера формирует команду запуска дизель-генераторной установки, которая должна запуститься и выдать нормальное напряжение в течение 30 секунд. После запуска ДГУ замыкается коммутационный аппарат 3-го ввода, нагрузка питается от генератора. При восстановлении напряжения на одном из первых двух вводов питание нагрузки возвращается на сетевое. После восстановления сети обоих вводов  работа АВР может быть вариативна в зависимости от настроек: это может быть возвращение питания в нормальный режим( ВНР) на приоритетный ввод либо продолжение электроснабжение от неприоритетного ввода( чтобы лишний раз не прерывать питание). Возвращение же в нормальный режим тоже может быть реализовано двумя путями – с прекращением питания нагрузки или без прекращения, в зависимости от уставок, выставленных переключателями на плате контроллера, более подробно см. руководство по эксплуатации.

Благодаря функции контроля состояния коммутационных аппаратов ШАВР позволяет оперативно обнаруживать неисправности и минимизировать риск возникновения аварий:

- в случае отсутствия включения автомата или пускателя 1-го ввода система управления АВР переведет питание нагрузок на другой ввод;

- Слипание контактов (невозможность выполнить отключение) приводит к блокировке включения других вводов — так исключается риск их одновременного включения;

- поступление сигнала об аварийном отключении от вводного автомата приводит к запрету на включение второго ввода — это позволяет избежать повторного КЗ и ухудшения последствий аварии.

Для обеспечения бесперебойного питания платы контроллера при отключении сети в шкаф монтируется 12‑вольтовый аккумулятор. Дополнительно к нему подключаются зарядное устройство и плата БКА‑12, которая предотвращает глубокий разряд батареи.

Таблица 1 – Технические характеристики ШАВР-3Г-1

По согласованию Заказчику может быть предложена дополнительная комплектация и услуги:

Таблица 2 Дополнительная комплектация ШАВР

Обозначения для заказов:

Например:

ШАВР-3Г-1-М-1250, IP31 – шкаф автоматического ввода резерва с 3-я вводами( 3-й ввод – генераторный), 1-й отходящей линией нагрузки, исполнение на автоматах с моторным приводом, номинальный ток нагрузки 1250 А, степень защиты IP31;

ШАВР-3Г-1-К-125, IP54 – щит АВР с 3-я вводами( 3-й ввод – генераторный), 1-й отходящей линией нагрузки, схема на контакторах( магнитных пускателях), номинальный ток нагрузки 125 А, степень защиты IP54.

Чтобы купить щит АВР на 3 ввода с генератором, нужно определиться с конкретной моделью. Если вас не устраивают стандартные исполнения ШАВР, нужно конкретизировать ваши технические требования, для чего предлагаем заполнить опросный лист.

Сертификат соответствия требованиям технического регламента Таможенного союза

Как организовано управление в ручном режиме? Можно ли в ручном режиме включить два ввода одновременно?

Для управления вводами в ручном режиме необходимо перевести плату контроллера в ручной режим, переведя переключатель на плате SA1 в положение ON. После этого можно производить включение вводов с панели управления. В ручном режиме контроллер не отслеживает состояние коммутационных аппаратов. С читается,  что оператор понимает свои действия и их последствия.  Для исключения одновременного включения двух сетевых вводов есть переключатель SA12 – в положении OFF он запрещает это сделать.  Так же есть электрическая блокировка коммутационных аппаратов первых двух вводов( при необходимости ее можно исключить, замкнув соответствующие клеммы). Однако одновременное включение сетевого ввода и генератора исключено при любом раскладе – для этого есть программная и электрическая блокировка.
