Ящик управления освещением ЯУО 9601

Ящики управления освещением ЯУО 9601 предназначены для автоматического, местного, ручного или дистанционного (из диспетчерского пункта) управления осветительными сетями и установками производственных зданий, сооружений, территорий любых объектов с любыми источниками освещения (лампами накаливания, ДРЛ, ДРИ, ДНаТ, люминесцентными, светодиодными и др.).

Стандартный ряд номиналов – от 25 до 160 А, под заказ возможно исполнение с большим номинальным током. Купить ящик управления освещением можно в нашей организации. Стоимость на стандартные варианты смотрите во вкладке ”Цены”.

Внешний вид устройства показан на рисунке 1:

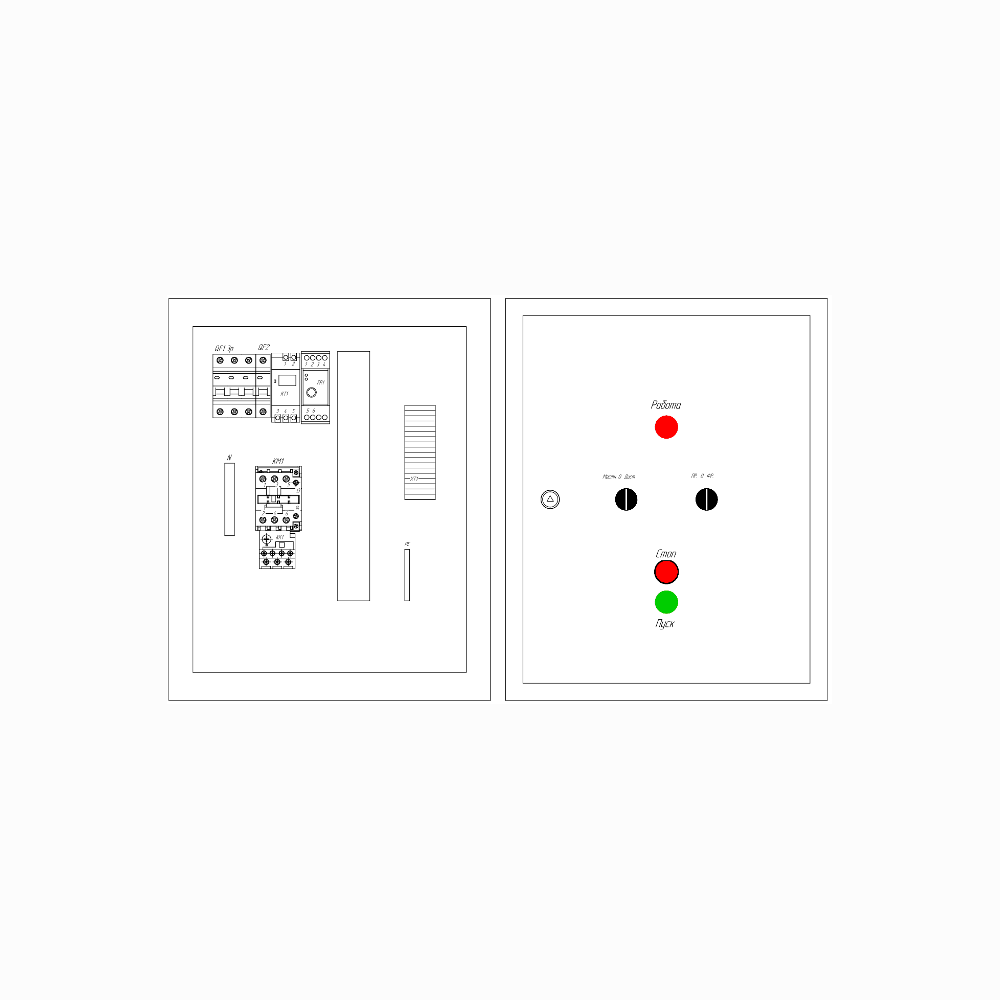

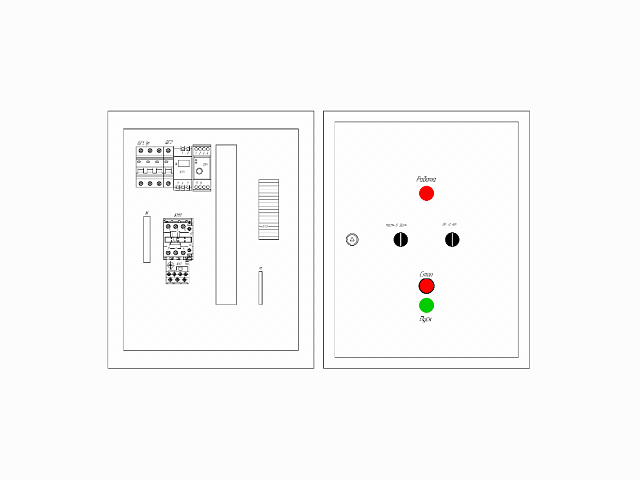

Рисунок 1 Внешний вид ЯУО

На  поворотной  дверке  устанавливаются устройства индикация, элементы управления и уплотнение,  для  защиты  внутренней  части  изделия  от  внешней среды.

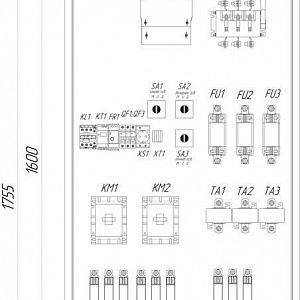

Внутри  корпуса  установлена  монтажная  панель,  на  которую  устанавливается  автоматический выключатель, пускатель, реле и блоки зажимов перечисленными в таблице 2

Таблица 2 Аппараты управления и индикации

Принцип действия

Для защиты от токов короткого замыкания и перегрузки в силовой цепи ящика установлен трёхфазный автоматический выключатель QF1, а для защиты цепей управления однофазный автоматический выключатель QF2.

Функцию  коммутации  силовой  цепи  выполняет  контактор  КМ1,  силовыми  контактами  которого происходит непосредственное подключение ламп освещения к питающей сети. Дополнительными контактами 13-14 КМ1 осуществляется удержание контактора во включенном состоянии.

Режимы работы выбираются при помощи переключателя SA1. Для выбора  типа управления  установлен  переключатель  SA2.  Схемой  управления  не предусмотрено одновременное включение 2-ух и более режимов.

Перед началом работы схемы в автоматическом режиме от программатора (входит в комплект поставки ЯУО 9601), необходимо:

А) запрограммировать программатор таймер. Алгоритм программирования на примере  таймера  типа  ТЭ15  представлен  в  «Руководство  ТЭ15» (входит в комплект поставки ЯУО 9601).

Б) подключить  и  настроить  фотореле   (входит  в  комплект поставки ЯУО 9601).

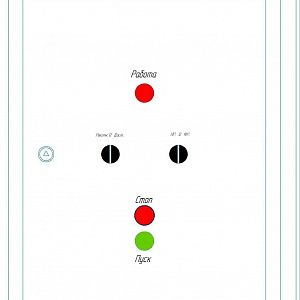

В  положении  переключателя  SA1  «М»,  управление  осуществляется  кнопками,  которые  установлены  на поворотной дверце. На двери ящика имеется следующая индикация:

- красная лампа HL1 «Работа» - контролирует  включенное  состояние  схемы  управления.

В ящике управления предусмотрены следующие режимы работы:

- местное (М) – ручное управление непосредственно коммутационными элементами ящика. В этом режиме невозможно дистанционное  управление.  Включение  этого  режима  осуществляется установкой переключателя SA1 в положение «М»;

- дистанционное (Д) – управление освещением от фотореле или программатора. Включение этого режима осуществляется установкой переключателя SA1 в положение «Д».  Дополнительно, для выбора  типа  дистанционного  управления,  необходимо  установить  переключатель  SA2  в  соответствующее положение (ФР или ПР). «ФР» - управление с фотореле; «ПР» – управление программатором (таймером). Также  в  этом  режиме  необходимо переключатель SA1 установить в положение «Д» и «Сухой контакт»  дистанционного пульта подключить к клеммам ХТ1:2 и ХТ1:3. Дистанционно возможно подать сигнал на включение осветительной нагрузки.

Рисунок 2 Принципиальная электрическая схема ящика управления освещения ЯУО 9601

Перед первым включением необходимо выполнить следующие действия:

А) присоединить  вводной  силовой  кабель  к  свободным зажимам  автоматического  выключателя  (QF1). Кабель дистанционного управления и подключается к клеммам ХТ1:1 и ХТ1:3. Кабель  датчика  освещения  (датчик освещения  поставляется  в комплекте  с  фотореле)  подключается к клеммам 5, 6 фотореле.

Б) убедиться в правильности подключения внешних цепей питания, заземления, отсутствии короткого замыкания на выходе;

Подать 3-х фазное напряжение на вводной  автомат QF1. Включить QF1, QF2.

А) В режиме «Местн.»(SA1 - «Местн.») Проверить включение/отключение контактора КМ1.

Б) В режиме «Дист.»(SA1 - «Дист.») и установленной перемычке между клеммами ХТ1:1-ХТ1:3, SA2 - «ФР.»  настроить фотореле ФРЛ-11 так, чтобы оно срабатывало на необходимый уровень освещенности. Для этого установить внешний датчик на улице, подключить его к соответствующему входу реле (Кл. 5, 6). Регулятор «LUX» порога срабатывания в зависимости от уровня освещенности находится на корпусе фотореле. Вращением регулятора «+» «-» можно установить порог срабатывания фотореле в зависимости от уровня освещенности окружающей среды от 5 лк (сумерки) до 100 лк. Требуемое срабатывание фотореле выбирается опытным путем.

В) В режиме «Дист.»(SA1 - «Дист.») и установленной перемычке между клеммами ХТ1:1 - ХТ1:3, SA2 - «ПР.». запрограммировать таймер электронный ТЭ15 на нужные режимы работы в соответствии с «Руководством по эксплуатации/паспорт» на таймер электронный ТЭ15(Поставляется с ЯУО 9601). Проверить  срабатывание KТ1, FR1 и срабатывание КМ1 от них.

Г) Отключить QF1, снять перемычку  с ХТ1:1 - ХТ1:3 и подключить кабели  дистанционного управления.

Д) Подключить  отходящий кабель к зажимам 2, 4, 6 электротеплового реле (КК1) и нулевой шине

Таблица 1 Технические характеристики шкафа ЯУО 9601
