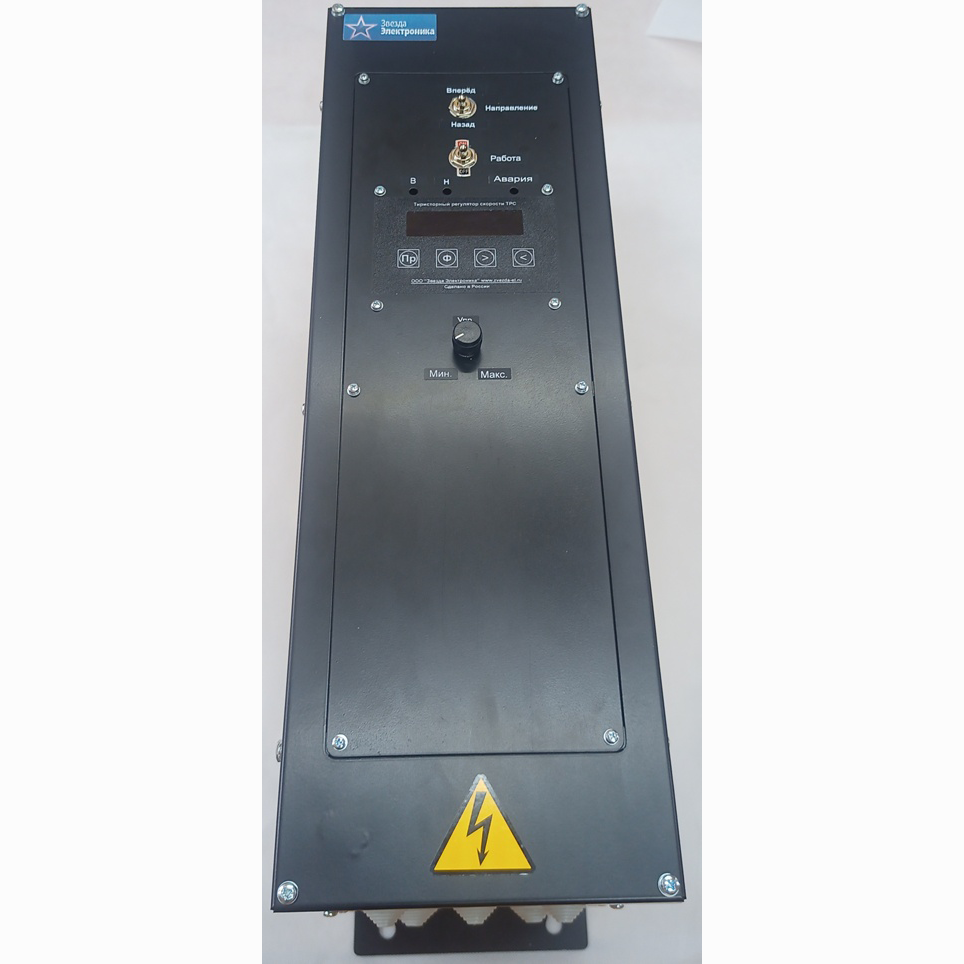

Трехфазный реверсивный управляемый выпрямитель компактном корпусе ZTVN-3-R

Реверсивный тиристорный выпрямитель  в компактном корпусе ZTVN-3-R предназначен для преобразования трехфазного переменного напряжения в однополярное, регулирования его значения на активной и активно-индуктивной нагрузке, смены полярности выходного напряжения.

Компактный корпус устройства предполагает монтаж внутри электротехнического шкафа.  Шкаф должен быть оснащен системой вентиляции, так как при работе устройства выделяется тепло. Мощность потерь выпрямителя можно рассчитать по формуле: P=2,5 * Iр, где P – тепловая мощность, Iр – рабочий ток изделия. Например, при Iр=400 А, мощность выделяемых тепловых потерь составляет 1 кВт.

Как и все другие производимые нами выпрямители, ZTVN-3-R оснащен защитами:

- от потери или ”слипания” фазы;

- время-токовая защита от перегрузки;

- мгновенная отсечка превышения тока 3 Iном;

- от перегрева алюминиевого охладителя выше 80-90 градусов;

- от обрыва или неисправности цепи измерения напряжения

Все платы покрыты изоляционным лаком, защищающим от воздействия влаги и улучшающим сопротивление изоляции, что важно при наличии пыли.

Этот выпрямитель является функциональным аналогом выпрямителя ТВН-3-Р, но размещен в более компактном корпусе за счет более плотной внутренней компоновки.

Лицевая панель  с дисплеем и тумблерами соединена с платами устройства кабелем длиной 1,2 метра, за счет чего эту панельку можно вынести и разместить в дверце шкафа.

Структурная схема ZTVN-R представлена на рисунке 1

Рисунок 1 Структурная схема двуполярного управляемого выпрямителя ZTVN-3-R

Силовая схема состоит из двух шестипульсных мостовых выпрямителей: выпрямитель VS1-VS6 работает для получения положительной полярности выходного тока, а VS7-VS12 – отрицательной полярности. Параллельно выходу подключены два встречно параллельных тиристора VS13 и VS14, которые замыкают обратный ток от индуктивной нагрузки: VS13 при работе VS1-VS6, а VS14 – при работе моста VS7-VS12.

На рисунке 2 представлены диаграммы выходного напряжения:

Рисунок 2 Выходное напряжение  реверсивного регулируемого выпрямителя ZTVN-3-R

Напряжение выпрямителя носит пульсирующий характер, но чем больше интервал проводимости тиристоров, тем оно более сглаженное, так как тиристоры приближаются к диодному режиму работы. При максимальном выходном напряжении 500 В( соответствует входному напряжению 3х380 В) пульсации выходного напряжения составляют 5%, а это может считаться постоянным током: по правилам ПУЭ постоянным током и напряжением считается, если его пульсации составляют не более 10%. Для получения более сглаженного и менее пульсирующего выходного тока к выходу выпрямителя может быть подключен сглаживающий дроссель. Для питания нагревательной нагрузки, обмоток электрических машин, электромагнитов дополнительный дроссель чаще всего не требуется, так как они не чувствительны к форме питающего напряжения.

Таблица 1 Технические характеристики ZTVN-3-R

По согласованию Заказчику может быть предложена дополнительная комплектация и услуги:

Таблица 2 Дополнительная комплектация реверсивного выпрямителя ZTVN-3-R

Обозначения для заказа:

Например:

ZTVN-3-R-230-400 – трехфазный реверсивный регулируемый выпрямитель в компактном корпусе, выходное напряжение 0..230 В, номинальный выходной ток 400 А;

ZTVN-3-R-460-1000 – трехфазный реверсивный регулируемый выпрямитель в компактном корпусе, выходное напряжение 0..460 В, номинальный выходной ток 1000 А;

Декларация соответствия требованиям технического регламента Таможенного союза

Срочный заказ - плюс 25% от стоимости, но не менее 15 тыс. рублей. Рекомендуется предварительно узнать о возможности срочного выполнения конкретного заказа.
