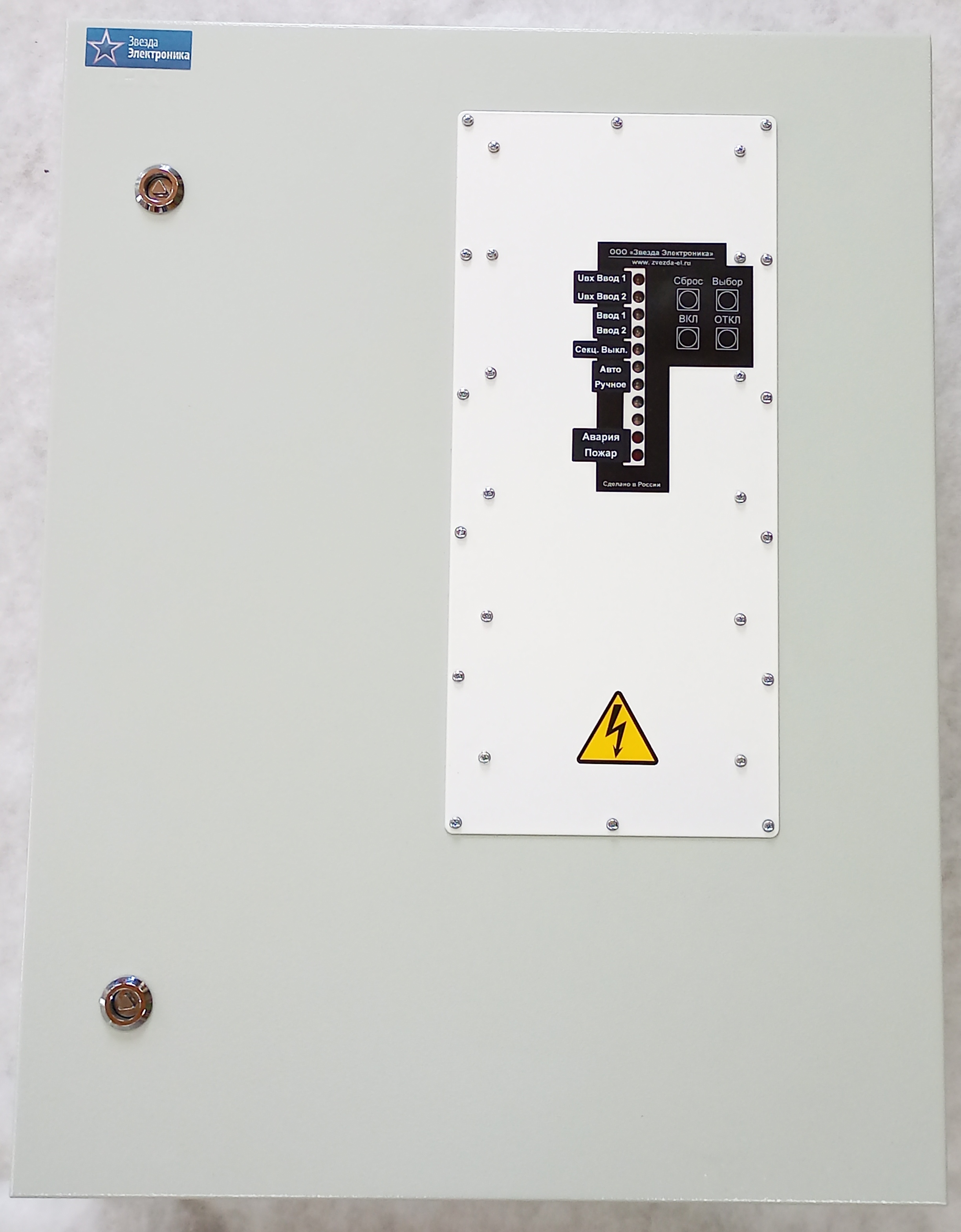

Щит автоматического ввода резерва ШАВР-3Г-2 на 3 ввода с автозапуском генератора и секционным выключателем

Изделие обеспечивает электропитание 2-х отходящих линий нагрузок от двух вводов с секционированием и формирование команды запуском резервного генератора. ШАВР-3Г-2 имеет следующий функционал:

- автоматическое управление 2-я сетевыми вводами и секционным выключателем;

- выдача  релейного сигнала для пуска ДГУ;

- настройка, изменение, регулирование уставок – например, время ожидания запуска генератора, время отключения генератора после восстановления напряжения сети и т.п., необходимых для функционирования электросхемы потребителя;

- диагностика состояния релейно-контакторной аппаратуры;

- возможность коммутации и управления запуском генератора в ручном режиме ;

- индикация режимов, аварий и положения коммутационных аппаратов посредством светодиодов;

- обесточивание нагрузки при поступлении сигнала от пожарной сигнализации;

- генерация аварийного сигнала перекидными контактами реле.

Управление работой осуществляется через разработанный нами контроллер ZVEZDA AVR

В составе ШАВР для подачи напряжения на нагрузку применяются контакторы или автоматические выключатели с электроприводом. Спектр применения коммутационных аппаратов: для контакторов характерен диапазон токов 25–630 А, для мотор-приводных автоматов — 125–1600 А. В пределах 125–630 ампер ШАВР допускает использование обоих типов оборудования. Для оптимизация затрат в диапазоне 25–160 А выгоднее контакторные системы, при 200–250 А стоимость сопоставима, а при больших токах экономически оправдано применение мотор-приводных решений. Щит АВР на мотор-приводах может быть более компактным, так как в нем автомат выполняет функцию и защитного и коммутационного элемента. Для выбора в некоторых случаях определяющим критерием становится наличие нужного оборудования у поставщиков.

Далее показаны структурные схемы АВР на 3 ввода с автозапуском генератора и секционным выключателем:

Рисунок 1 Шкаф аварийного включения резерва ШАВР-3Г-2-М с автозапуском генератора – схема с 3-я вводами и 2-я отходящими линиями нагрузки с секционным автоматическим выключателем

Рис. 1 Щит АВР на 3 ввода с автозапуском генератора ШАВР-3Г-1-К с секционным контактором

В ШАВР с секционированием оба сетевых ввода одинаковы приоритетны. При штатном состоянии сети Ввода 1 и Ввода 2 секционный коммутатор отключен, нагрузки питаются каждая от своего ввода.  При аварийном состоянии, к примеру, 1-го ввода, его коммутационный элемент размыкается, ШАВР замыкает контакты секционного автомата( пускателя),  и далее отходящая линия 1-го ввода питается через секционный коммутационный аппарат и Ввод 2.

После возвращения сети на Вводе 1 в заданные уставками пределы схема электроснабжения, как правило, возвращается в начальное положение, а секционный выключатель размыкается( если не задан режим работы без ВНР - без восстановления нормальной работы – переключателем SA9 на плате управляющего контроллера)

В случае невозможности электроснабжения нагрузок от обоих вводов ШАВР замыкает контакты реле, сигнал с которого является пусковым для генератора. После запуска генераторной установки питание нагрузок осуществляется через коммутационный аппарат 3-го ввода и секционный выключатель до восстановления сети хотя бы на одном вводе.

Контроль состояния коммутационных аппаратов — значимое преимущество ШАВР, позволяющее проводить диагностику неисправностей и предотвращать потенциальные аварии:

- если коммутационный аппарат, например, 1-го ввода не включается, после подачи соответствующей команды ему, то контроллер признает его неисправным и обеспечивает питание нагрузок другим способом;

- Если происходит залипание (автомат или контактор не может отключиться), система управления производит электроснабжение потребителей таким способом, чтобы избежать встречного включения вводов;

-  запрет включения секционного аппарата при аварийном  отключении вводного автомата( КЗ в нагрузке или перегрузка сверхтоком), чтобы избежать отключения и второго ввода.

Чтобы плата контроллера сохраняла питание в отсутствие сетевого напряжения, в шкаф устанавливают аккумулятор на 12 В. К аккумулятору, в свою очередь, подключают источник зарядки и защитную плату БКА‑12 (она исключает недопустимый уровень разряда).

Таблица 1 – Технические характеристики ШАВР-3Г-2

По согласованию Заказчику может быть предложена дополнительная комплектация и услуги:

Таблица 2 Дополнительная комплектация ШАВР

Обозначения для заказов:

Например:

ШАВР-3Г-2-М-1600, IP31 – шкаф автоматического ввода резерва с 3-я вводами( 3-й ввод – генераторный) и секционным автоматическим выключателем, 2 отходящих линией нагрузки, исполнение на автоматах с моторным приводом, номинальный ток нагрузки 1600 А, степень защиты IP31;

ШАВР-3Г-2-К-315, IP54 – щит АВР с 3-я вводами( 3-й ввод – генераторный) и секционным контактором, 2 отходящих линией нагрузки, схема на контакторах( магнитных пускателях), номинальный ток нагрузки 315 А, степень защиты IP54.

Чтобы купить щит АВР на 3 ввода с секционированием и генераторной установкой, нужно определиться с конкретной моделью. Если вас не устраивают стандартные исполнения ШАВР, нужно конкретизировать ваши технические требования, для чего предлагаем заполнить опросный лист.

Сертификат соответствия требованиям технического регламента Таможенного союза

Какой тип аккумулятора устанавливается в шкаф?

Мы используем необслуживаемый аккумулятор  типа DTM1207 с заявленным сроком службы 6 лет. Если у вас есть другие предпочтения, сообщите нам при заявке.

Как работает плата БКА-12?

Эта плата предотвращает глубокий разряд аккумулятора. Она так и расшифровывается – блок контроля аккумулятора. При падении напряжения на АКБ ниже 11 В, она отключает нагрузку( то есть плату контроллера), чтобы предотвратить дальнейший разряд и полный выход из строя аккумулятора. Восстановление питания происходит после подзарядки до 11,4 Вольта.  Плату можно купить отдельно и для других применений, не связанных с АВР, ее цена невелика.
