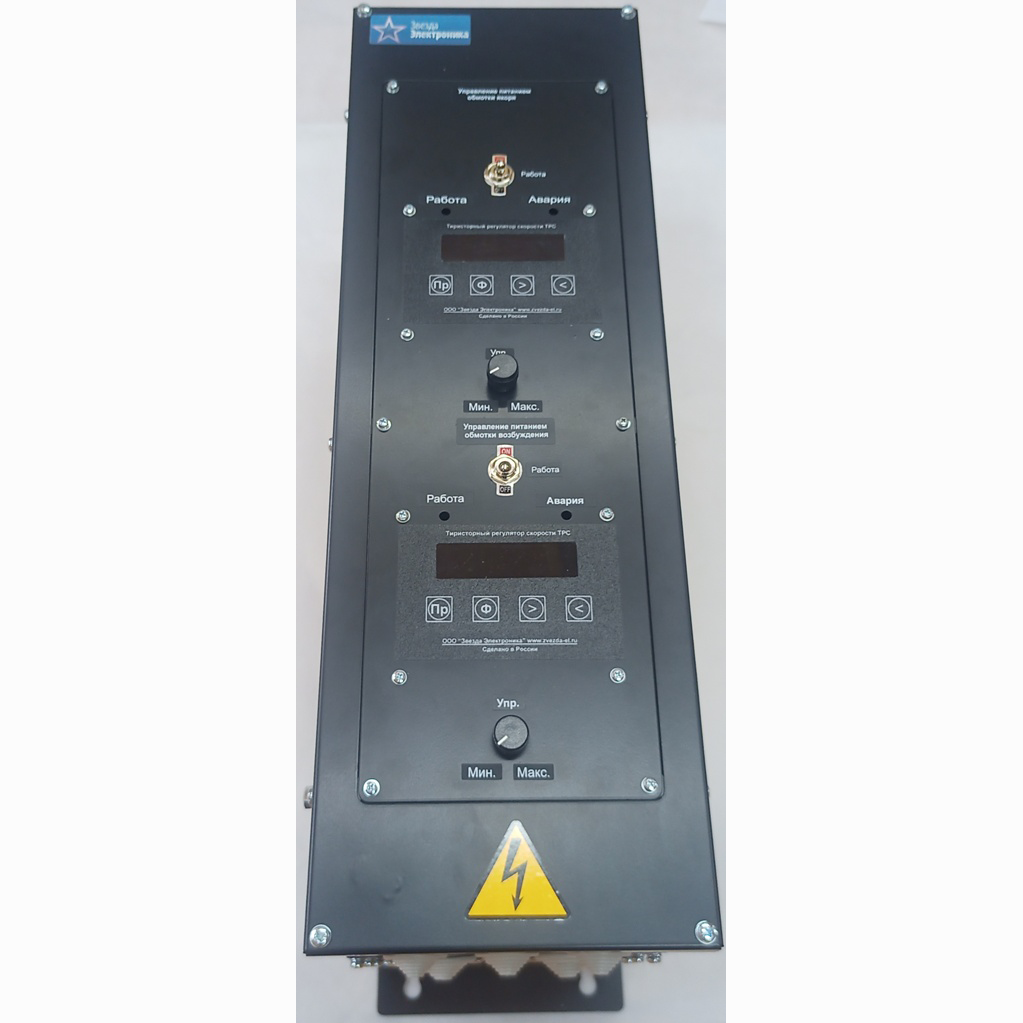

Тиристорный регулятор оборотов ДПТ в компактном корпусе ZTRS-RV с регулируемым возбуждением

Количество фаз

3

Сеть

3х380 В, 50 Гц

Выходное напряжение цепи якоря

0..230, 0..460 В, регулируемое

Выходное напряжение цепи возбуждения

 0..200 В, 0..350 В, регулируемое

Реверс

Нет

Торможение

Динамическое( требуется тормозной резистор)

Способы регулирования напряжения

Фазовый

Вспомогательное питание для системы управления

198-242 В 50 Гц

Номинальный ток преобразователя для питания обмотки якоря

100, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600 А

Номинальный ток преобразователя для питания обмотки возбуждения

25, 45 А

Регулирующий элемент

Тиристор

Коэффициент обратной связи по скорости

1..50 регулируемый

Минимальная стабилизируемая частота вращения

50 об/мин

Нестабильность скорости при изменении нагрузки на валу электродвигателя от 10% до 90% от номинальной

0,5-5% в зависимости от коэффициента обратной связи

Время стабилизации скорости при скачке напряжения сети или нагрузки на 10%

0,5 сек

Тип системы управления

Микропроцессорная

Сигнал управления

0..10 В, 0..20 мА, 4..20 мА, встроенный переменный резистор, внешний переменный резистор, кнопки панели управления

Вход управления / входное сопротивление

0-10 В / 20 кОм

0-20 мА / 91 Ом

4-20 мА / 91 Ом

Плавный пуск и останов

0..25 сек

Индикация

жидко-кристаллический индикатор 32-символьный, 3 светодиода

Дополнительные контакты

3 Программируемых реле 220 В 5 А. Выходной сигнал: “Работа”, “Авария”, “Готовность”

Защита: короткое замыкание на выходе

Электронная защита

Защита: перегрузка длительным током

Электронная защита

Защита: перегрев тиристоров

Датчик температуры 80 С

Защита: потеря фазы или “слипание” фаз

Электронная

Защита: обрыв тахогенератора

Электронная

Перегрузочная способность( действующее среднеквадратичное значение)

I=1,5 Iн – 20 сек, I=1,25 Iн – 60 сек, I=1,1 Iн – 2 мин

Порог срабатывания защиты от короткого замыкания( амплитудное значение)

I >= 3Iн

Точность поддержания выходного напряжения в режиме стабилизации напряжения

 2% Uн

Время стабилизации выходного напряжения при скачке напряжения сети на 10% в режиме стабилизации напряжения

2..3 сек

Степень защищенности

IP20

Охлаждение

Принудительное встроенными вентиляторами

Ресурс вентилятора

50000 часов

Температура окружающей среды

0..40 С

Относительная влажность воздуха

0..90% без конденсата ( сухое помещение)

Изоляция

2,5 кВ между шасси, силовой цепью и управляющими цепями

Режим работы

Длительный, ПВ = 100%

Срок эксплуатации

Не менее 10 лет

Гарантия

12 месяцев

Плата аналогового вывода

Вывод данных о выходном токе  в виде аналогового сигнала 0..10 В

Услуга "Срочный заказ"

Экспресс изготовление в течение 2-3 рабочих дней.

Комплект ЗИП

Запасной комплект плат и тиристоров позволяет при необходимости осуществить самостоятельный ремонт в течение 1-2 часов

Гарантия 24 месяцев

+ 10% к цене

Гарантия 36 месяцев

+ 20 к цене
