Шкаф автоматического ввода резерва ШАВР-2-2 на 2 ввода с секционным выключателем

Обеспечивает надежное электропитание двух отходящих линий нагрузки в случае низкого качества электроэнергии на одном из вводов электроснабжения.  ШАВР-2-2 обеспечивает выполнение:

- автоматическое отключение неисправного ввода и включение секционного выключателя;

- выставление потребителем собственных  уставок – времени срабатывания и обратного восстановления, включение/отключение защиты от чередования фаз и т.п., желаемых пользователем в конкретном случае ;

- отслеживание положения коммутационного оборудования;

- возможность ручного включения кнопками с панели управления;

- наглядная светодиодная индикация текущего состояния электросхемы АВР;

- возможность совместной работы с пожарной сигнализацией;

- формирование аварийного сигнала реле для внешних устройств.

Алгоритм работы реализован на базе нашего контроллера ZVEZDA AVR

Реализация коммутации напряжения вводов в ШАВР-2-2 возможна на контакторах или мотор-приводных автоматах.  Выбор коммутационного оборудования: магнитные пускатели работают в диапазоне токов 25–630 А, мотор-приводные автоматы — 125–1600 А. В промежутке от 125 до 630 ампер ШАВР может быть реализован с использованием обоих типов аппаратов. Контакторные решения более выгодны при токах 125–160 А, в диапазоне 200–250 А наблюдается паритет цен, а при превышении 250 А экономически целесообразнее использовать моторные приводы. Щит АВР с мотор-приводными автоматами имеют иногда несколько меньшие размеры. Иногда выбор способа коммутации зависит от возможности поставки конкретной релейно-контакторной аппаратуры в разумные сроки или наличия/отсутствия таковой  на складе.

Ниже демонстрируются структурные схемы АВР на 2 ввода с секционированием нагрузки:

Рисунок 1 Шкаф аварийного включения резерва ШАВР-2-2-М – схема с 2-я вводами и секционным автоматическим выключателем

Рис. 1 Щит АВР на 2 ввода ШАВР-2-2-К с секционным контактором

В схеме АВР с секционным выключателем оба ввода имеют равный приоритет. При нормальном напряжении сети на обоих вводах секционный выключатель разомкнут, каждая отходящая линия питается от своего ввода.  В случае аварии, например, на Вводе 1, его коммутационный аппарат отключает нагрузку от 1-го ввода и далее включается секционный выключатель, обе отходящие линии запитываются от Ввода 2.

После нормализация напряжения на Вводе 1 работа устройства возвращается в исходное состояние, если на плате контроллера переключатель SA9 установлен в положение ON – включен режим с ВНР( возвращение нормальной работы).

Возврат схемы электроснабжения в исходное состояние может идти  двумя способами:

- с прекращением питания нагрузки – сначала размыкается секционный выключатель, а затем замыкается коммутационный элемент Ввода1, при этом происходит недолгая пауза в электропитании 1-й отходящей линии ;

- без прекращения питания нагрузки: включается коммутационный аппарат Ввода 1, а уже после размыкается секционный выключатель. В момент переключения Ввода 1 и Ввод 2 оказываются одновременно включенными на короткое время, а питание потребителей не прерывается. Такой режим допустим только, если ввода синхронизированы между собой, а напряжения вводов не сильно отличаются; практически такое встречается нечасто.

Одно из существенных преимуществ ШАВР — возможность отслеживать состояние коммутационных элементов. Это даёт возможность своевременно диагностировать неполадки и не допустить развития аварийных ситуаций:

- при отсутствии успешного включения, например, коммутационного элемента 1-го ввода управляющая плата  выдаст команду на включение питания нагрузки 1-го ввода от ввода 2;

- при фиксации отсутствия выключения коммутационного элемента(залипания) система управления вводит запрет на включение секционного аппарата — это мера защиты от встречного включения вводов;

-  если произошло срабатывание теплового или электромагнитного расцепителя вводного автомата( при разомкнутом секционном выключателе), то плата контроллера запрещает секционирование, чтобы не ”погасить” и второй ввод.

Таблица 1 – Технические характеристики ШАВР-2-2

По согласованию Заказчику может быть предложена дополнительная комплектация и услуги:

Таблица 2 Дополнительная комплектация ШАВР

Обозначения для заказов:

Например:

ШАВР-2-2-М-630, IP31 – шкаф автоматического ввода резерва с 2-я вводами и секционным автоматическим выключателем, 2 отходящих линией нагрузки, исполнение на автоматах с моторным приводом, номинальный ток нагрузки 630 А, степень защиты IP31;

ШАВР-2-2-К-500, IP54 – щит АВР с 2-я вводами и секционным контактором, 2 отходящих линией нагрузки, схема на контакторах( магнитных пускателях), номинальный ток нагрузки 500 А, степень защиты IP54.

Чтобы купить щит АВР на 2 ввода с секционированием, нужно определиться с конкретной моделью. Если вас не устраивают стандартные исполнения ШАВР, нужно конкретизировать ваши технические требования, для чего предлагаем заполнить опросный лист.

Сертификат соответствия требованиям технического регламента Таможенного союза

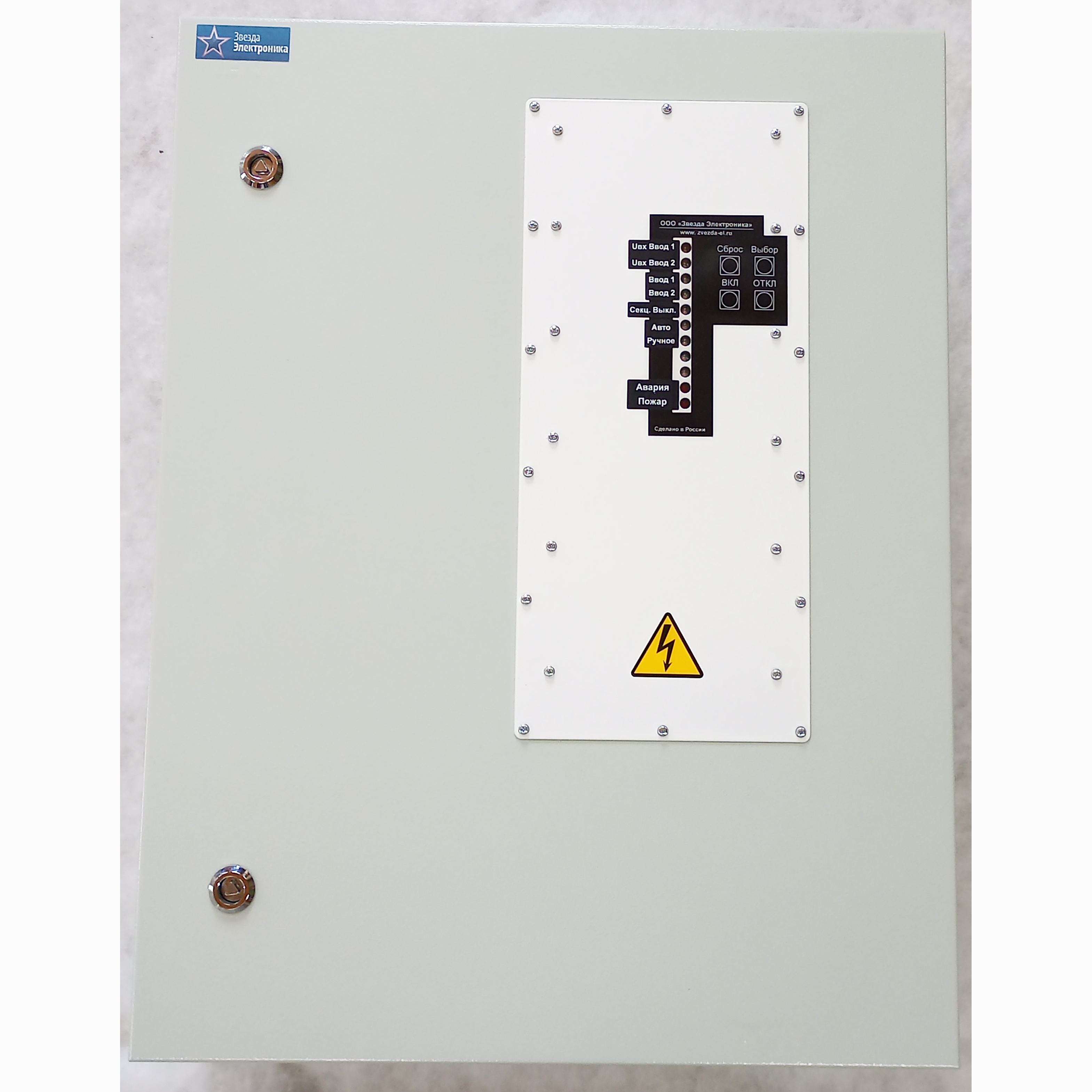

Фото 1 Шкаф АВР с секционным выключателем ШАВР-2-2М-125

Какой АВР надежнее – на автоматах с моторным приводом или контакторах?

Однозначный ответ дать сложно. Известно, что коммутационный ресурс автоматов не очень велик – он составляет всего несколько тысяч циклов включено-выключено. У контакторов он, конечно, выше – он может составлять сотни тысяч циклов. Впрочем, схема АВР не предназначена для частого переключения и потому ресурса автоматов вполне достаточно для длительной эксплуатации. Зато добавление контактора вносит в схему лишний коммутационный элемент, что можно рассматривать уже как снижение надежности.

На фото 1 виден тороидальный элемент. Что это и для чего?

Это трансформатор 400/250 В. Он служит для расширения диапазона питания платы контроллера и ее защиты от повышенного напряжения. Благодаря ему ШАВР может легко выдерживать всплески в сети до 300 В и более без потери работоспособности системы управления.
