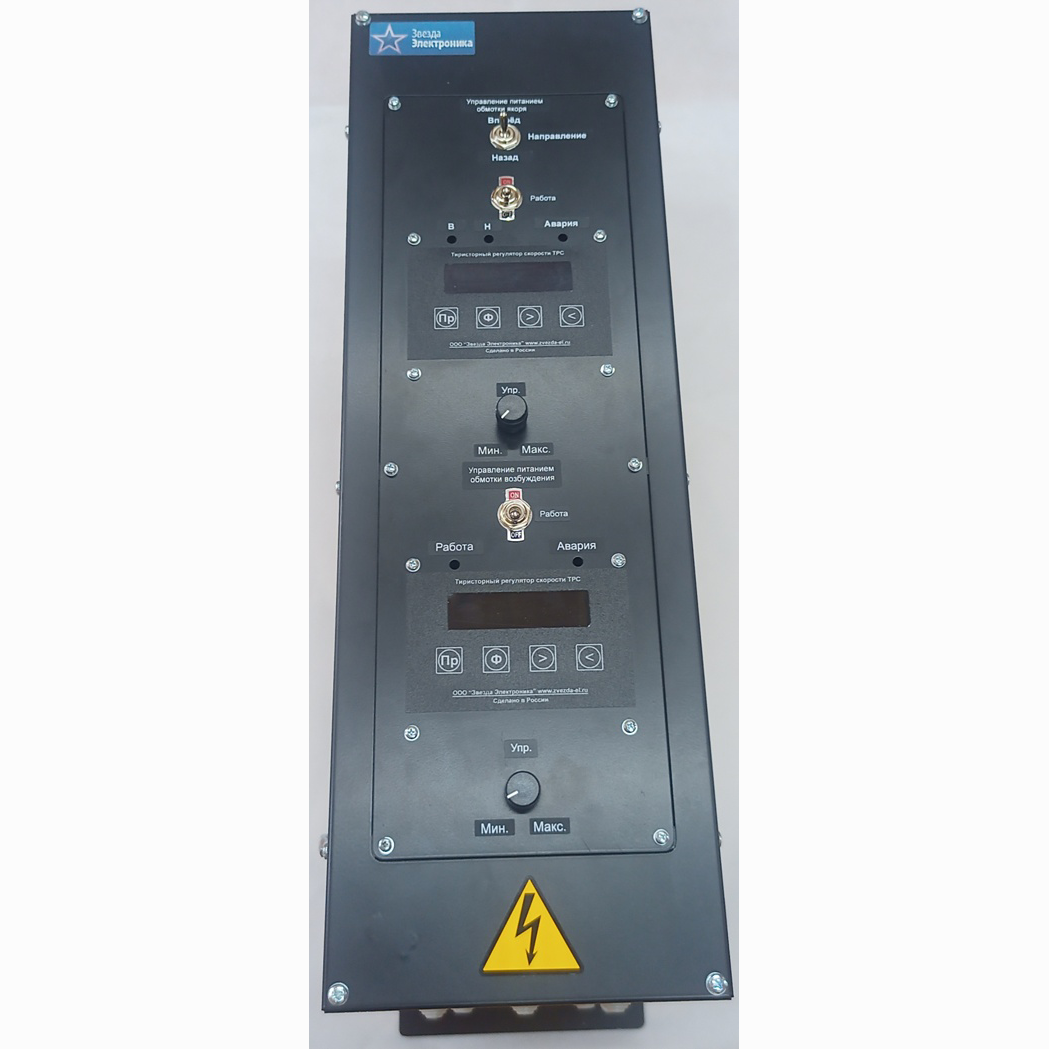

Тиристорный электропривод c реверсом и регулируемым возбуждением в компактном корпусе ZTRS-RV-TY

(0)

Оставить заявку

Описание

Цены

Документация

Реверсивный электропривод ZTRS-RV-TY с возможностью регулировки поля возбуждения предоставляет потребителю следующий функционал для управления двигателем постоянного тока:

- регулировка напряжения возбуждения от нуля до 200 В либо от 0 до 350 В;

- регулировка напряжения на обмотке якоря 0..230 В или 0..460 В в зависимости от выбранной модификации;

- бесконтактная смена направления вращения;

- поддержание заданной скорости по сигналу обратной связи с тахогенератора;

- плавный пуск и останов в течение заданного времени;

- торможение противовключением или динамическое( требуется подключение дополнительного тормозного резистора, в комплект поставки не входит);

- индикация токов, напряжений, оборотов на жидко-кристаллическом дисплее;

- местное или дистанционное управление;

- комплекс защит и автодиагностики.

На поверхности всех плат нанесён изоляционный лак. Это создаёт барьер против проникновения влаги и существенно повышает сопротивление изоляции — критически важный параметр при эксплуатации в условиях повышенной запылённости.

По своим функциональным характеристикам регулятор полностью соответствует модели ТРС-РВ-ТЯ. При этом его конструктивное исполнение отличается: за счёт более плотной и продуманной компоновки внутренних элементов удалось сократить габариты.

Связь лицевой панели (оснащённой дисплеем и тумблерами) с основными платами обеспечивается кабелем длиной 1,2 м. Такая схема подключения даёт пользователю гибкость в размещении: панель можно вынести за пределы основного корпуса и закрепить, например, на дверце шкафа управления — это упрощает доступ к элементам управления и контроля.

Структурно изделие состоит из трех регулируемых выпрямителей: однофазный для управления обмоткой возбуждения и два трехфазных моста для обмотки якоря, которые работают независимо друг от друга для создания разных полярностей выходного напряжения.

Рисунок 1 Структурная схемы ZTRS-RV-TY

Таблица 1 Технические характеристики семейства ZTRS-RV-TY

Количество фаз	3
Сеть	3х380 В, 50 Гц
Выходное напряжение цепи якоря	0..230, 0..460 В, регулируемое
Выходное напряжение цепи возбуждения	0..200 В или 0..350 В, регулируемое
Реверс	Тиристорный по цепи якоря
Торможение	Реверсом( противовключением) Динамическое( требуется тормозной резистор)
Способы регулирования напряжения	Фазовый
Вспомогательное питание для системы управления	198-242 В 50 Гц
Номинальный ток преобразователя для питания обмотки якоря	100, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600 А
Номинальный ток преобразователя для питания обмотки возбуждения	25, 45 А
Регулирующий элемент	Тиристор
Коэффициент обратной связи по скорости	1..50 регулируемый
Минимальная стабилизируемая частота вращения	50 об/мин
Нестабильность скорости при изменении нагрузки на валу электродвигателя от 10% до 90% от номинальной	0,5-5% в зависимости от коэффициента обратной связи
Время стабилизации скорости при скачке напряжения сети или нагрузки на 10%	0,5 сек
Тип системы управления	Микропроцессорная
Сигнал управления	0..10 В, 0..20 мА, 4..20 мА, встроенный переменный резистор, внешний переменный резистор, кнопки панели управления
Вход управления / входное сопротивление	0-10 В / 20 кОм 0-20 мА / 91 Ом 4-20 мА / 91 Ом
Плавный пуск и останов	0..25 сек
Индикация	жидко-кристаллический индикатор 32-символьный, 3 светодиода
Дополнительные контакты	2 Программируемых реле 220 В 5 А. Выходной сигнал: “Работа”, “Авария”, “Готовность”
Защита: короткое замыкание на выходе	Электронная защита
Защита: перегрузка длительным током	Электронная защита
Защита: перегрев тиристоров	Датчик температуры 80 С
Защита: потеря фазы или “слипание” фаз	Электронная
Защита: обрыв тахогенератора	Электронная
Перегрузочная способность( действующее среднеквадратичное значение)	I=1,5 Iн – 20 сек, I=1,25 Iн – 60 сек, I=1,1 Iн – 2 мин
Порог срабатывания защиты от короткого замыкания( амплитудное значение)	I >= 3Iн
Точность поддержания выходного напряжения в режиме стабилизации напряжения	2% Uн
Время стабилизации выходного напряжения при скачке напряжения сети на 10% в режиме стабилизации напряжения	2..3 сек
Степень защищенности	IP20
Охлаждение	Принудительное встроенными вентиляторами
Ресурс вентилятора	50000 часов
Температура окружающей среды	0..40 С
Относительная влажность воздуха	0..90% без конденсата ( сухое помещение)
Изоляция	2,5 кВ между шасси, силовой цепью и управляющими цепями
Режим работы	Длительный, ПВ = 100%
Срок эксплуатации	Не менее 10 лет
Гарантия	12 месяцев

По согласованию Заказчику может быть предложена дополнительная комплектация и услуги:

Таблица 2 Дополнительная комплектация блока управления ZTRS-RV-TY

Плата аналогового вывода	Вывод данных о выходном токе в виде аналогового сигнала 0..10 В
Услуга "Срочный заказ"	Экспресс изготовление в течение 2-3 рабочих дней.
Комплект ЗИП	Запасной комплект плат и тиристоров позволяет при необходимости осуществить самостоятельный ремонт в течение 1-2 часов
Гарантия 24 месяцев	+ 10% к цене
Гарантия 36 месяцев	+ 20 к цене

Обозначения для заказа:

Например:

ZTRS-RV-TY-230-200-315-25 – тиристорный регулятор скорости ДПТ в компактном корпусе, реверсивный, выходное напряжение для обмотки якоря 0..230 В, номинальный выходной цепи якоря 315 А, напряжение для обмотки возбуждения 0..200 В регулируемое, ток цепи возбуждения до 25 А;

ZTRS-RV-TY-460-500-350-45 – тиристорный регулятор оборотов электродвигателя в компактном корпусе, с реверсом, выходное напряжение для обмотки якоря 0..460 В, номинальный выходной цепи якоря 500 А, напряжение для обмотки возбуждения регулируемое 0..350 В, ток цепи возбуждения до 45 А;
