Аббревиатура СНТ расшифровывается как стабилизатор напряжения тиристорный. Так же широко за этим устройством распространилось название "нормализатор напряжения". СНТ имеет в своем составе трансформаторы, которые подключаются по автотрансформаторной схеме. В зависимости от подключения обмоток трансформаторов устройство может работать в трех режимах:
- понижение - Uвых устройства ниже входного сетевого на величину вольто-добавки трансформатора;
- повышение - Uвых устройства выше входного сетевого на величину вольто-добавки трансформатора;
- транзит или повтор - Uвых устройства равно входному.

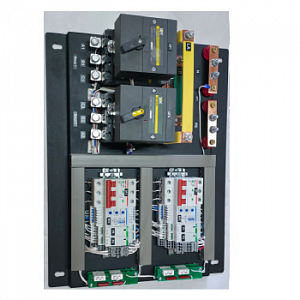

Устройство стабилизатора СНТ состоит из:
- вводной плавкий предохранитель
- трансформаторы. В схеме СНТ используются два трансформатора – один с вольто-добавкой 20 В, второй – 10 В.
- коммутирующие элементы – тиристорные модули;
- платы управления
- пускатели для подключения входа и выхода стабилизатора к сети и нагрузке; байпасный( обходной) пускатель для питания нагрузки напрямую от сети
Каждый из трансформаторов включен по автотрансформаторной схеме, то есть его понижающая обмотка включена в разрыв фазы между питающей сетью и потребителем. Вторичная обмотка коммутируется тиристорами определенным образом, за счет чего становится возможным согласное или встречное включение понижающей обмотки с сетью. Благодаря этому выходное напряжение повышается или понижается. Так же становится возможным третий режим – транзит, при котором выходное напряжение полностью повторяет входное. Режим достигается за счет встречно-параллельного включения первичной и вторичной обмотки трансформатора. Коммутация обмоток производится тиристорами, что обеспечивает длительный коммутационный ресурс.
Устройство СНТ работает в диапазоне сетевого напряжения 175-275 В, при этом способен максимально эффективно стабилизировать напряжение при Uвх = 190 …260 В, при котором Uвых = 210..230 В.

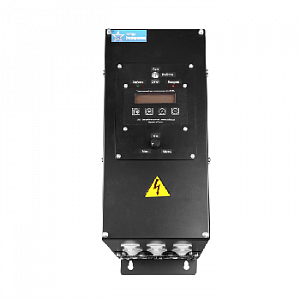

Рисунок 1 Трехфазный промышленный стабилизатор напряжения СНТ-3 от ООО ”Звезда Электроника”
Чем вредно слишком высокое напряжение?
При повышенном напряжении( 240 В и выше) наблюдается излишний расход электроэнергии, например, увеличиваются потери на балластных резисторах в блоках питания, магнитные системы асинхронных двигателей и трансформаторов перенасыщается и потребляют излишний ток намагничивания, и т.д. Особенно велик перерасход электроэнергии в сетях освещения – он может доходить до 10% и выше. Так же при перенапряжении происходит снижение срока службы электрооборудования - что обусловлено, например, быстрым старением изоляции под воздействием повышенного напряжения и избыточно выделяющейся мощности. Известно, например, что срок службы осветительных приборов снижается в 2 раза при повышении напряжения питания на каждые 10 В сверх номинального.
Чем вредно слишком низкое напряжение?
Пониженное напряжение( 200 В и ниже) не менее вредно для электроприборов и, как ни странно, иногда тоже приводит к повышенному расходу электроэнергии. В этом случае магнитная система асинхронных двигателей недостаточно намагничивается, и чтобы обеспечить необходимую, мощность двигатель потребляет из сети избыточный ток, что ведет к его дополнительному нагреву и старению. Влияние пониженного напряжения на осветительные приборы также негативно – некоторые из них не смогут обеспечить требуемый уровень освещенности, у других снижается срок службы – из-за низкого напряжения сети ухудшаются условия ионизации газа внутри стеклянной колбы и это приводит к быстрому износу электродов. Интересно влияние пониженного напряжения на электрические печи: например, для печей плавки стали уменьшение напряжения на 5-7% ниже номинального увеличивается длительность процесса плавки – на 20-30%, что означает снижение производительности и опять же лишний расход электроэнергии.
Как повысить или понизить напряжение?
Нормализатор напряжения СНТ в зависимости от состояния сети может повысить, понизить либо повторить напряжение сети. Контроль напряжения осуществляется в автоматическом режиме, не требующем участия человека. Нормализатор СНТ стремится поддержать выходное напряжение в пределах, заданных пользователем. Диапазон напряжения 215..230 В обычно является наиболее экономически эффективным режим питания.
В чем преимущества стабилизатора СНТ над существующими аналогами?
СНТ имеет встроенный байпас - обходной контактор, с помощью которого можно подать напряжение на нагрузку напрямую, минуя схему стабилизации в случае ее неисправности. Другие производители предлагают этот вариант лишь как опцию, у нас - это стандарт.
СНТ имеет большой набор защит: от короткого замыкания, длительной перегрузки сверхтоком, от повышенного( больше 275 В) или пониженного( меньше 175 В) напряжения сети, перегрев трансформаторов, перегрев внутри шкафа, дифференциальная защита трансформаторов.
Интересной особенностью СНТ является дополнительная защита от некачественного выходного напряжения. В случае неисправности системы управления, некорректной работы устройства в целом нагрузка защищается от некачественного питания дополнительным независимым реле контроля напряжения.
