Отключение электричества для бытового пользователя — просто неприятный эпизод. Для предприятия, торгового центра или больницы это уже риск простоя, потери продукции, сбоев в работе оборудования и систем безопасности. Именно для таких ситуаций и нужен шкаф АВР — автоматического ввода резерва. Разберёмся, что это за устройство, как оно работает и на каких объектах на нем лучше не экономить.
АВР простыми словами
Аббревиатура «АВР» расшифровывается как автоматический ввод резерва. По сути, это «умный переключатель» между двумя источниками питания: основным и резервным. Пока на основном вводе всё в порядке, нагрузка питается от него. Как только напряжение пропадает или выходит за допустимые границы, автоматика понимает, что с основным источником возникла проблема, и переключает питание на резерв. Когда основное питание восстановлено и его качество снова в норме, система может вернуть нагрузку обратно на питание от основного источника.
Из чего состоит шкаф АВР

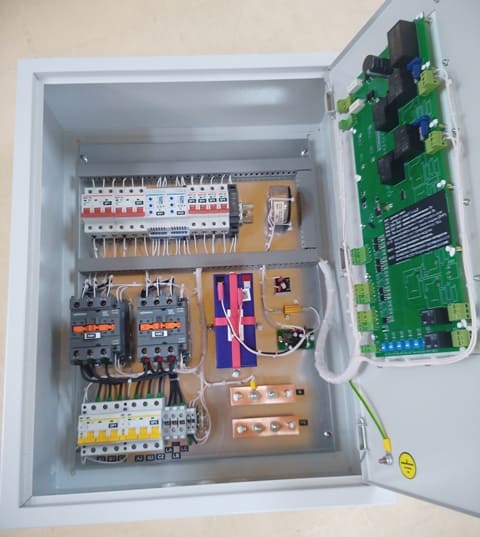

Шкаф АВР — это металлический щит, внутри которого размещены все элементы, обеспечивающие эту логику: силовая часть, аппараты защиты и коммутации, а также блок управления. Если открыть дверь такого шкафа (что, конечно, должны делать только специалисты), мы увидим вполне понятный набор узлов. В силовой части находятся вводные аппараты — автоматические выключатели, рубильники или контакторы, которые физически соединяют или разъединяют линию с нагрузкой. К ним подключены силовые шины и кабели, по которым ток от основного и резервного источников проходит к потребителям.
Отдельный узел — блок управления. Это «мозг» системы, который контролирует наличие и качество напряжения на вводах, принимает решение, какой источник сейчас должен работать, и подаёт команды на переключение. В простых шкафах роль мозга могут выполнять реле контроля напряжения и небольшая логическая схема на контакторах. В более продвинутых решениях применяются контроллеры, позволяющие тонко настраивать алгоритмы, задержки, приоритеты и выдавать сигналы в систему диспетчеризации.
На двери шкафа обычно расположены органы индикации и ручного управления: сигнальные лампы, показывающие, какой ввод сейчас включен, кнопки и переключатели для перевода системы в ручной режим, аварийного отключения или блокировки. Это важно не только для обслуживания, но и для того, чтобы эксплуатационный персонал в любой момент понимал, откуда запитаны нагрузки и в каком состоянии находится автоматика.
Для таких проектов многие промышленные заказчики обращаются к компаниям, специализирующимся на сборке и настройке щитов, например к «Звезда Электроника», где под конкретный объект подбирают компоновку, аппаратуру и логику работы.
Принцип работы АВР: шаг за шагом
Принцип действия шкафа АВР можно описать в нескольких последовательных шагах. В нормальном режиме вся нагрузка подключена к основному вводу. Блок управления постоянно «следит» за напряжением: проверяет, присутствуют ли все фазы, не просело ли напряжение ниже заданного порога, не выросло ли выше допустимого, нет ли перекоса. Для пользователя это незаметный фон: всё работает так, будто никакой автоматики нет.
Если с основным источником что-то происходит — пропадает одна или несколько фаз, напряжение падает до недопустимых значений или исчезает совсем, — через заданное время задержки автоматика считает ситуацию аварийной. Она отключает основной ввод и даёт команду на включение резервного. Если резервный источник — вторая линия сети, переключение происходит за счёт коммутации аппаратов. Если резервом является дизель-генератор, сначала подаётся команда на его запуск, а после выхода на рабочий режим нагрузка подключается к нему.
Когда основное питание восстанавливается и его параметры стабилизируются, возможно два сценария. В некоторых схемах АВР автоматически возвращает нагрузку на основной ввод, снова с выдержкой по времени, чтобы убедиться в устойчивости. В других системах возврат выполняется по команде оператора, чтобы избежать частых переключений при «мигающем» напряжении. В любом случае цель одна: обеспечить максимально надёжное и предсказуемое питание ответственных потребителей.
Основной и резервный источники: какие бывают сочетания
Комбинаций основного и резервного источников энергии может быть несколько. Наиболее распространён вариант «сеть–сеть», когда объект запитан от двух независимых фидеров: при аварии на одном линии нагрузка переключается на другую. Такой сценарий удобен для городских объектов, когда сетевые компании предоставляют возможность подключения от разных подстанций или вводов.
Второй популярный вариант — «сеть–дизель-генератор». В штатном режиме всё работает от городской сети, а при её отключении запускается ДГУ, которая берёт на себя питание критичных нагрузок. Это характерно для удалённых объектов, предприятий с особыми требованиями к надёжности, а также для крупных торговых и складских комплексов.
Третья категория — схемы с участием источников бесперебойного питания или других резервных линий. Например, часть ответственных потребителей может питаться через ИБП, сглаживающий кратковременные провалы, в то время как шкаф АВР обеспечивает переключение между внешними вводами. Конкретная конфигурация зависит от важности оборудования, продолжительности допустимых перерывов и бюджета проекта.
Где используются шкафы АВР
Шкаф АВР устанавливают там, где отключение электроэнергии даже на короткое время нежелательно или недопустимо. На промышленных предприятиях он защищает технологические линии, насосные станции, системы вентиляции и управления. Остановка такого оборудования может привести не только к финансовым потерям, но и к рискам для безопасности.
В торговых центрах, магазинах и логистических комплексах автоматический ввод резерва необходим для стабильной работы кассовой зоны, освещения, холодильного оборудования, систем безопасности и противопожарной автоматики. Отключение в торговый день — это не только неудобство для клиентов, но и прямые убытки.
В административных зданиях и офисах АВР обеспечивает питание серверных, систем доступа, лифтов, аварийного освещения. Даже если обычные рабочие места могут пережить короткий перерыв, потеря связи, данных или отказ лифтов уже воспринимаются гораздо болезненнее.
Отдельная категория — социальные объекты: больницы, поликлиники, школы, детские сады. Здесь уже речь идёт не просто о деньгах, а о безопасности людей. В медучреждениях постоянное питание необходимо для работы аппаратов жизнеобеспечения, операционных, систем жизнеобеспечения зданий.
Наконец, всё чаще шкафы АВР применяются в частных домах и коттеджах, особенно там, где установлены электрические котлы, насосные станции, системы «умного дома». Владельцы, использующие генераторы или солнечные станции, хотят, чтобы переключение происходило автоматически и без риска ошибок.
На многих объектах нагрузки разделяют по степени важности: критичные, которые должны питаться в первую очередь; приоритетные, которым стараются сохранять питание как можно дольше; и второстепенные, которые допускается отключать при работе от ограниченного по мощности резерва. Логика такого разделения также может быть реализована в шкафе АВР или в связке с ним.
Зачем АВР бизнесу и пользователю
Главная ценность шкафа автоматического ввода резерва — в снижении риска незапланированных простоев и аварий. Там, где раньше при отключении света персоналу приходилось в спешке запускать генератор и вручную переключать рубильники, теперь все действия выполняет автоматика. Это экономит время, уменьшает вероятность человеческой ошибки и позволяет не держать дежурного электрика возле щита круглосуточно.
Для бизнеса это выражается в конкретных вещах: линии не останавливаются без крайней необходимости, серверные продолжают работать, кассы не «падают» посреди рабочего дня, а холодильные камеры не размораживаются из-за кратковременного сбоя. Для социальных объектов это вопрос безопасности и сохранения здоровья людей.
Не стоит забывать и про технику: резкие провалы и «мигание» сети вредят оборудованию. АВР контролирует параметры сети и помогает сохранить ресурс дорогостоящих устройств.
Компании, специализирующиеся на проектировании и сборке электрических щитов, например «Звезда Электроника», в таких проектах помогают не только подобрать номиналы аппаратов, но и продумать логику автоматики под конкретный объект, разделение нагрузок, взаимодействие с существующей инфраструктурой.
Шкаф АВР как страховка электроснабжения
Если подвести итог максимально просто, шкаф АВР — это страховка электроснабжения. Он не создаёт энергию из воздуха и не спасает при полном отсутствии любого питания, но там, где есть хотя бы два источника, именно он обеспечивает своевременное и безопасное переключение между ними. Вместо того чтобы каждый раз надеяться, что «отключений не будет» или «мы успеем среагировать», владельцы и эксплуатанты получают предсказуемый механизм, который срабатывает тогда, когда это действительно нужно.
Для одних объектов это вопрос финансовых потерь, для других — вопрос репутации, а для третьих — вопрос жизни и здоровья людей. Но во всех случаях шкаф АВР остаётся незаметным, пока всё хорошо, и становится решающим фактором, когда с основным электроснабжением что-то идёт не так. Именно поэтому его всё чаще рассматривают не как опцию «на всякий случай», а как обязательный элемент современной системы энергоснабжения.
